水冷電機

　　一、水冷電機要求

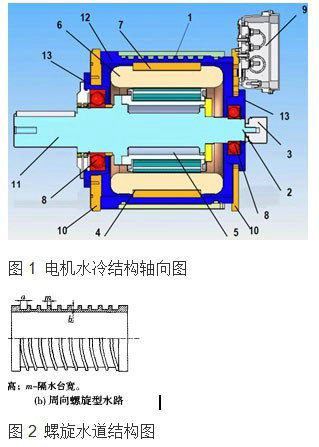

　　水冷形式結構示意圖如下，采用螺旋水道結構對電機進行冷卻，水流量在0-8L/min，使用增壓泵加到不超過20L/min。
　　二、業主需求及技術要求：
　?。?）不改變電機方案；即電機定子上和轉子上是不允許開孔的；
　　（2）所需關鍵數據為電機繞組溫升，要求在+5°以內；略微考察電機繞組端部最高溫度點，磁鋼部位最高溫度點；
　?。?）完成以上計算后，給定電機冷卻優化方案，要求為降低電機10K及以上，以實際樣機溫升降低達標情況為準，并不是仿真數據降低10K；
　?。?）客戶可以提供電機仿真損耗數據，電機實測溫升數據，熱力成像儀測試圖供參考。

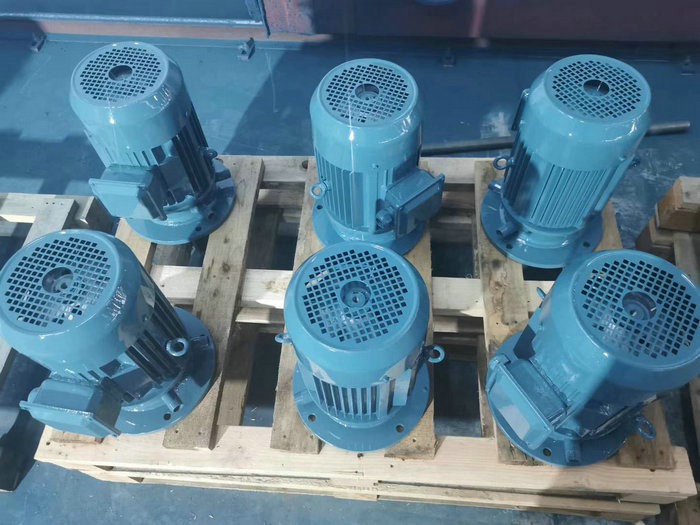

　　用途：水冷耐高溫電動機是我廠在變頻調速系列電機的基礎上根據冶金連鑄機現場工況需要開發設計的內循環水冷變頻調速三相異步電動機。適用于高溫環境、變頻調速系統。其特點是調速范圍廣、運行穩定、可靠性高、運行效率高、外觀設計新穎美觀。

　　電機的電磁干擾
　　1、L1電機的火花
　　火花使電機換向區域附近的空氣介質電離，在空氣中形成帶電粒子；
　　2、L2非線性器件
　　因為可控硅、整流二極管以及晶體管開關的導通和截止的工作特性，會產生高頻諧波干擾；
　　3、電機的磁路
　　過于飽和的磁路也會產生較大的電磁干擾。加裝濾波器以及采用各種屏蔽手段可以有效地抑制電磁干擾，但從根源上消除干擾源的干擾同樣重要。電機生產過程中的各種不良工藝都會加劇運行中的火花，必須加以控制。彈簧的壓力以及碳刷的材質都會對火花的大小產生大的影響。
